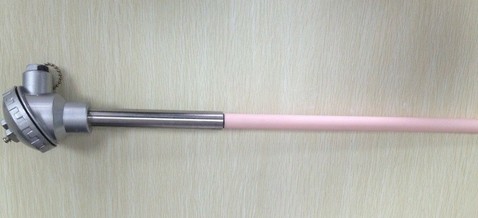

我厂 铂铑30-铂铑6热电偶(B型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(BP)的名义化学成分为铂铑合金,其中含铑为30%,含铂为70%,负极(BN)为铂铑合金,含铑为量6%,故俗称双铂铑热电偶。该热电偶长期最高使用温度为1600℃,短期最高使用温度为1800℃。B型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长,测温上限高等优点。适用于氧化性和惰性气氛中,也可短期用于真空中,但不适用于还原性气氛或含有金属或非金属蒸气气氛中。B型热电偶一个明显的优点是不需用补偿导线进行补偿,因为在0~50℃范围内热电势小于3μV。B型热电偶不足之处是热电势,热电势率较小,灵敏度低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。
WR系列工业用热电偶作为温度测量传感器双铂铑热电偶 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。
热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。
双铂铑热电偶产品特点
装配简单,更换方便;
压簧式感温元件,抗振性能好;
测温范围大;
机械强度高,耐压性能好。
双铂铑热电偶测量温度及允差
热电偶类别 代号 分度号 最高温度 测量温度 允许偏差△t℃
铂铑30-铂铑6 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t
名称 极性 代号 名义化学成份%
PE Rh
铂铑10-铂 铂铑10合金丝 正极 SP 90 10
铂丝 负极 SN 100 0
铂铑13-铂 铂铑13合金丝 正极 RP 87 13
铂丝 负极 RN 100 0
铂铑30-铂铑6 铂铑30合金丝 正极 BP 70 30
铂铑6合金丝 负极 BN 94 6
(2)偶丝直径及允许偏差、分度号。
偶丝的直径及允许偏差、分度号符合下表规定:
偶丝的圆度不得超过直径的允许偏差:
名称 分度号 直径 允许偏差
铂铑10-铂 S 0.5 -0.020
铂铑13-铂 R 0.5 -0.015
铂铑30-铂铑6 B 0.5 -0.015
(3)铂铑热电偶丝的国家标准、测量范围及温度允许偏差:
名称 国家标准 等级 使用温度范围 允许偏差
铂铑10-铂 GB/T3772-1998 Ⅰ 0℃~1100℃ ±1 ℃
Ⅰ 1100℃~1600℃ ±[1+(t-1100)*0.003] ℃
Ⅱ 0℃~600℃ ±1.5 ℃
Ⅱ 600℃~1600℃ ±0.25 %t
铂铑13-铂 GB/T1598-1998 Ⅰ 0℃~1100℃ ±1 ℃
Ⅰ 1100℃~1600℃ ±[1+(t-1100)*0.003] ℃
Ⅱ 0℃~600℃ ±1.5 ℃
Ⅱ 600℃~1600℃ ±0.25 %t
铂铑30-铂铑6 GB/T2902-1998 Ⅱ 600℃~1700℃ ±0.25 %t
Ⅲ 600℃~800℃ ±4 ℃
Ⅲ 800℃~1700℃ ±0.5%t
双铂铑热电偶注:t为被测温度(℃)
型号表示:
主要技术参数:
订货需知:
1.注明热电偶型号、分度号、使用温度。
双铂铑热电偶订货需知:
注明热电偶型号、分度号、使用温度,.保护管直径、长度,紧固件、法兰装置,提供尺寸。
